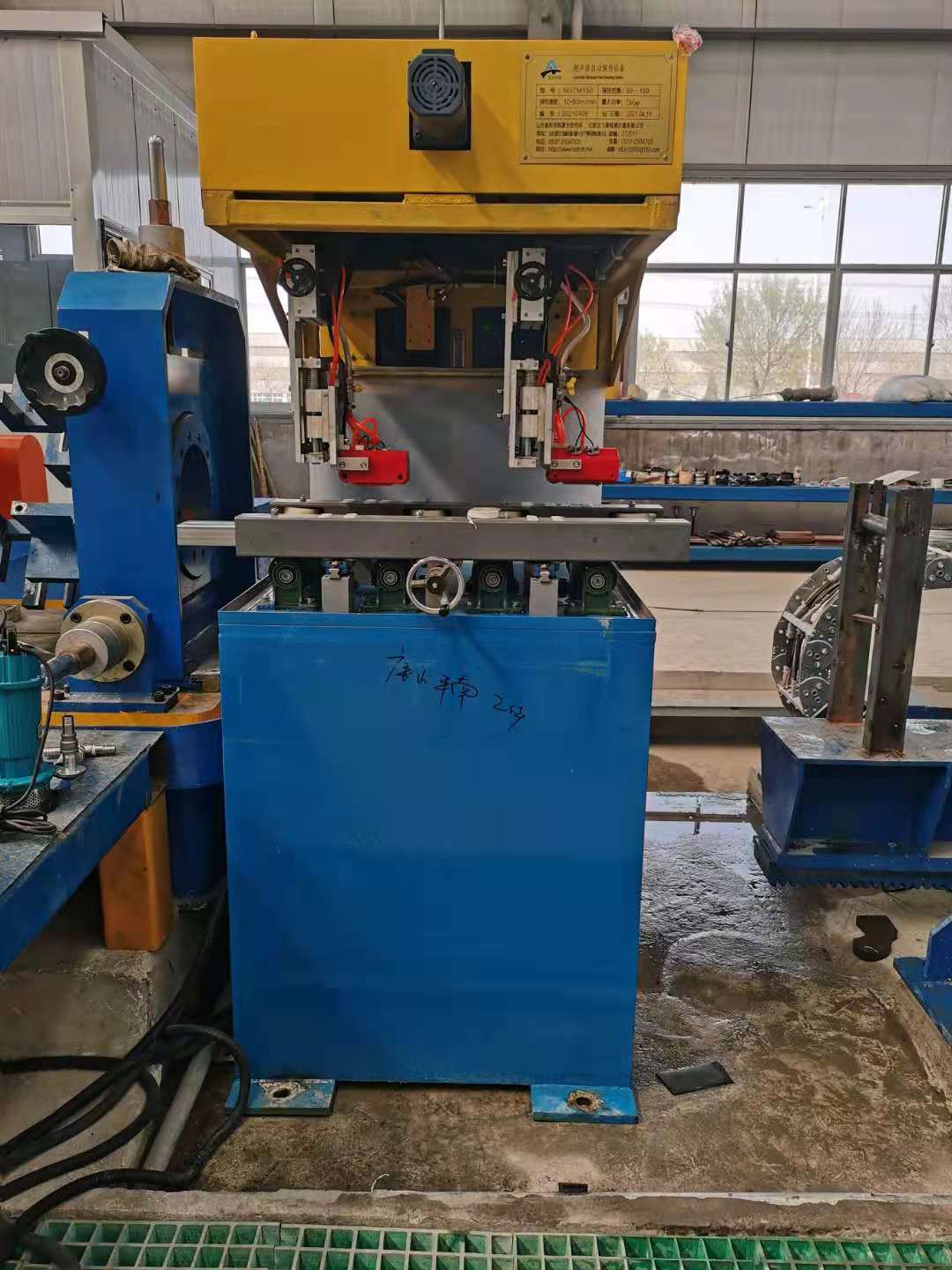

NUM400方管焊縫超聲波自動探傷設備

方管焊縫超聲波自動探傷設備簡介
方管焊縫超聲波自動探傷設備主要用于在線方管探傷檢測生產線，方管經由系統控制的傳輸?shù)皆匦D(zhuǎn)輥道，進入探傷區域，然后平穩進入探頭，完成對方管焊縫的全覆蓋檢測，視方管有無缺陷可有缺陷鋼管聲光報警。整個檢測過程采用PLC控制，可實現手動、自動、等控制方式探傷，整套探傷設備的外形尺寸(長x寬x高mm)：16000x3000x2100。

被檢測工件技術要求
1、方管尺寸：120X120-300X400mm
2、方管壁厚：4～16mm
3、鋼級：Q235；Q345；APISPEC5L  A  B；X42—X80, max.X120
4、方管長度: 8m～12.3 m
5、焊縫寬度：10～15mm
6、方管直度：0.2%
7、焊道偏移：≤1.5mm/ m
8、探傷執行標準: GBT5777-2008 ，YB 4082-2000及用戶附加技術要求

方管焊縫超聲波自動探傷設備的組成
檢測行走平臺、探頭系統升降裝置、探頭跟蹤裝置、電控系統、八通道超聲儀器、打標裝置、氣路系統、供水系統

石家莊飛泰檢測儀器有限公司售后服務

我單位將提供1年的設備和儀器免費維修服務保質期。在保質期內屬賣方責任需進行維修處理的事項，賣方得到買方書面通知后，應4小時內做出回應，24小時內提出解決方案并到現場進行維修。質保期過后，若設備出現故障，亦按上述方法處理，僅收取維修成本費。
